概述：

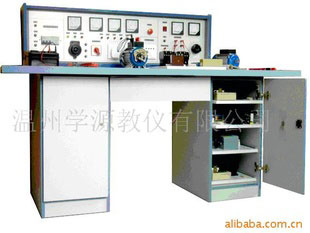

DT-03通用電力拖動實驗室設備主要為電工專業學校而設計,用以完成電力拖動的電氣線路實驗,能滿足學生對電器安裝、接線工藝、電路分析、電機控制運行、故障分析等實驗教學的需要.為解決電力拖動與電氣自動控制中的有關技術問題以及電力拖動控制線路的安裝維修等任務打好基礎。
功能與結構：
三相四線輸入:帶指示燈、裝有電流電壓型漏電保護裝置、輸入熔斷器,具有過流,過載保護功能,漏電動作電流<30mA;電壓轉換開關與電壓指示表，觀察相電壓;急停按鈕:緊急情況切斷電源。
三相四線輸出；組合開關控制三相輸出插座,輸出三相具有指示燈指示、熔斷器與過流保護、三相電流分別有表指示。
單相電源輸出插座；交、直流可調電源0～240V/0.5KW輸出；電流表、電壓表指示；市電輸出供外接設備使用。
控制電路板：安裝低壓電器,由學生實驗接線圖布線,與電源控制臺、電動機配合。
學生桌：一桌為兩座,實驗臺控制面板采用金屬雙面噴塑,桌面周邊采用2mm厚得的PVC塑料帶熱熔膠封邊,外形美觀、堅固、耐用。
器材配置：(12/1臺24座)
主控臺1臺(規格:1600 ×700 ×1800mm),學生桌12臺(規格:
1600×700×1070mm),塑料凳25張,MF-50型萬用表13只,電工常用工具13套，180W三相電動機26臺,10A380V交流接觸器,倒順開關,三相閘刀.兆歐表,時間繼電器，熱繼電器，控制按鈕，變壓器，降壓電阻，二極管、燈頭、燈泡、接線端子等實驗器件。
實驗項目：
1、閘刀開關正轉控制 倒順開關控制, 2、接觸器點動控制,
3、接觸器自鎖控制, 4、具有過栽保護的正轉控制, 5、接觸器聯鎖的正反轉控制, 6、按鈕聯鎖的正反轉控制, 7、雙重聯鎖的正反轉控制,8、串聯電阻降壓啟動控制, 9、接觸器星形三角形控制, 10、時間繼電器星形三角形控制, 11、QX3-13型自動星形三角形控制, 12、直接起動及能耗制動控制, 13、工作臺自動往返電氣控制, 14、銑床主軸與進給排列電動機的控制, 15、C620型車床電氣控制, 16、電動機反接制動控制, 17、電動葫蘆電氣控制, 18、手動星形三角形控制.
