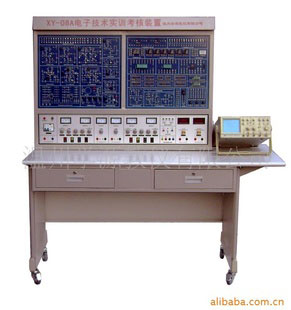

電子實訓考核裝置是根據各中專、技校、職業學校的電子技術基礎、電子技能訓練、電子學等有關教學實驗大綱的要求而設計的。是中級技術工人考核標準考核電子部分的應知內容，是集理論教學、實操訓練、考核鑒定為一體的現代化電子實訓考核裝置，通過實訓能使學生更直觀了解電子電路，并掌握典型電子電路，增強實際操作技能。
二、技術性能
1、輸入電源：?jiǎn)蜗嗳€(xiàn)220V±5% 50Hz
2、工作環境：溫度-10℃～+40℃
3、相對濕度<85%（25℃）
4、裝置容量：<200W
5、加示波器擱板尺寸：149cm×70cm×132cm
6、外形尺寸：1700mm×650mm×1800mm(高×寬×長)
操作臺用全鋼制作，鋼板厚度≥1.5㎜，臺面用5㎜厚環保優質橡膠墊覆蓋，操作臺整體噴塑，顏色為亞光、密紋、計算機灰，帶抽屜或配與操作臺相匹配的工具箱。
7、開關、接觸器、繼電器使用施耐德產品。
供電及安全體系：?jiǎn)蜗嗳€(xiàn)220V電源輸入，設有電流型漏電保護裝置。
本裝置主要由兩大部分組成，一部分為數電實驗功能板，另一部分為模電實驗功能板
模擬電路實驗部分：
（1）可調直流穩壓電源：0-30V/1.5A連續可調，自動換檔，自動過載保護自動恢復功能。
（2）固定直流穩壓電源：+5V/3A一組；±12V/1A一組
（3）交流電源：9V、18V、雙9V。
（4）函數信號發生器：
波形：正弦波、三角波、方波；
頻率范圍：5Hz-550KHz連續可調。
輸出幅度：正弦波大于0-10Vp-p。
（5）直流信號源：-1V~+1V輸出。
數字電路實驗部分：
（1）可調直流穩壓電源：0-30V/1.5A連續可調，自動換檔，自動過載保護自動恢復功能。
（2）固定直流穩壓電源：+5V/3A一組；±12V/1A一組
（3）函數信號發生器：波形：正弦波、三角波、方波；頻率范圍：5Hz-550KHz連續可調。
（4）邏輯筆、單次脈沖源。
（5）實驗板上設有邏輯電平關、邏輯電平指示器、8421譯碼器、撥碼開關；40腳、16腳、14腳、8腳高可靠活動集成插座、Lattice公司的CPLD ispLSI1016；實驗用電阻器、電容器、電位器、繼電器；部分實驗電路等
（6）配CPLD程序下載器
5、數字交直流毫伏表（選配）：三位半數顯，測試范圍2mV-200V(有效值)，琴鍵開關切換，輸入阻抗1MΩ，0.5級精度。
6、數字交直流毫安表（選配）：三位半數顯，測試范圍2mA~200mA(有效值)，琴鍵開關切換，輸入阻抗0.3Ω，0.5級精度。
實驗功能板
(1)實驗功能板為兩塊，一塊為數電實驗用，另一塊為模電實驗用，正面印有元器件圖形符號、字符及連線，反面有相應連線并焊好相應器件。
(2)器件插座：集成電路插座，采用高可靠圓腳雙列直插式，設有8P 2只、14P 8只、16P 6只、20P 1只、24P 1只、28P 1只及40P 2只插座；分立器件插座，用作插電阻、電容、電位器、三極管和穩壓塊等，采用鍍銀長紫銅管，器件接觸可靠。
(3)數、模電實驗功能板均設有可裝、卸固定線路實驗小板的插座四只。配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板、OTL功率放大器實驗板及數字EDA、模擬EDA下載板各一塊，可采用固定線路及靈活組合進行實驗。
(4)實驗連接點、測量點：采用高可靠防轉疊插座及測試彎針。
(5)提供振蕩線圈、繼電器、撥碼盤開關、按鈕開關、晶振、橋堆、二極管、音樂電路、蜂鳴器、電容、數只多圈精密電位器及碳膜電位器等實驗元器件。
2.實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，用于安裝實驗控制屏和實驗工作，設有兩個抽屜。桌子右側設置了放置示波器用的可拆卸擱板一塊。
三、基本實驗項目
模擬電路實訓：
1．單相整流、濾波電路訓練
2．單管放大電路訓練
3．場效應管的簡易測試與放大電路訓練
4．RC耦合兩級放大電路訓練
5．差動放大電路的研究與訓練
6．OTL功率放大電路的測試與訓練
7．負反饋對放大器的影響的研究與訓練
8．集成運放的應用訓練：模擬運算電路、有源濾波電路、電壓比較器、波形發生器
9．正弦波振蕩電路訓練：RC正弦波振蕩器
10．串聯型穩壓電路訓練
11．晶閘管調壓電路訓練
數字電路實訓
1.TTL集成邏輯門電路訓練
2.組合邏輯電路訓練
3.譯碼顯示電路訓練
4.數據選擇器電路訓練
5.加法器應用訓練
6.觸發器的功能及應用訓練
7.計數器應用訓練
8.移位寄存器應用訓練
9.555定時器電路應用訓練
10. D/A、A/D轉換器應用訓練
電子技術的實際應用訓練
1. 溫度監測及控制電路
2. 聲光雙控節電燈
3. 直流穩壓電源
4. 電子秒表
5. 簡易電容測量?jī)x
6. 編碼電子鎖電路
7. 門鎖防盜報警電路
8. 晶體管圖示儀
9. 200MHZ數字式示波器
