本實訓裝置適用于中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程《可編程控制器技術》、《電器及PLC控制技術》或選修課程《PLC及其應用》的教學與實訓。
該可編程控制器（PLC）實訓裝置也適合技工學校機電類專業《可編程控制器技術》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
該可編程控制器（PLC）實訓裝置的配置三菱公司FX1N C40MR型主機 24入/16出；繼電器型，配套編程電纜及編程軟件，在本裝置上可直觀地進行PLC的基本指令和應用指令的練習。PLC實際應用的模擬實驗及實物實驗，實驗對象形象逼真。
4.2 實驗內容
可編程控制器實訓裝置可以完成的實訓項目：
1、基本指令的練習
2、模擬電機正反轉控制
4、電視模擬發射塔
5、交通燈控制系統
6、自動送貨裝車系統
7、水塔水位自動控制
8、自動成型機系統
9、多液體自動控制系統
10、自動沖壓機控制系統
11、電梯模擬控制系統
12、郵件自動分揀系統
13、自動洗衣機控制系統
14、電鍍控制系統
15、自動售貨機系統
16、繼電器控制實驗
17、軟件的仿真控制
4.3 裝置配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
實訓桌 |
套 |
1 |
鋼板結構；實訓桌：1600mm×700mm× 實訓臺：1500mm× |
|
|
2 |
計算機 |
臺 |
1 |
學校自備 |
學校自備 |
|
3 |
學生凳 |
張 |
2 |
鐵腳。ABS凳面 |
|
|
4 |
實驗臺 |
臺 |
1 |
三菱公司FX1N 40MR型主機 |
|
|
5 |
PLC實訓單元(14塊) |
套 |
1 |
1、模擬電機正反轉控制 2、電視模擬發射塔 3、交通燈控制系統 4、自動送貨裝車系統 5、水塔水位自動控制 6、自動成型機系統 7、多液體自動控制系統 8、自動沖壓機控制系統 9、電梯模擬控制系統 10、郵件自動分揀系統 11、自動洗衣機控制系統 12、電鍍控制系統 13、自動售貨機系統 14、繼電器控制實驗 |
|
|
6 |
仿真軟件 |
套 |
1 |
|
|
|
8 |
PC/PPI通訊電纜 |
根 |
1 |
長 |
|
|
9 |
編程軟件 |
套 |
1 |
|
|
|
10 |
PLC單元程序 |
套 |
1 |
|
|
|
11 |
實訓指導手冊 |
套 |
1 |
|
|
|
12 |
電源插板 |
只 |
1 |
|
|
|
13 |
安裝輔材 |
套 |
1 |
|
|
4.4 技術參數
4.1 電源：三相四線 AC 380 V±5% 50 Hz；
4.2 外形尺寸：長（mm）×寬×高＝1600×700×1450；
4.3 整機容量：≤0.3 kVA；

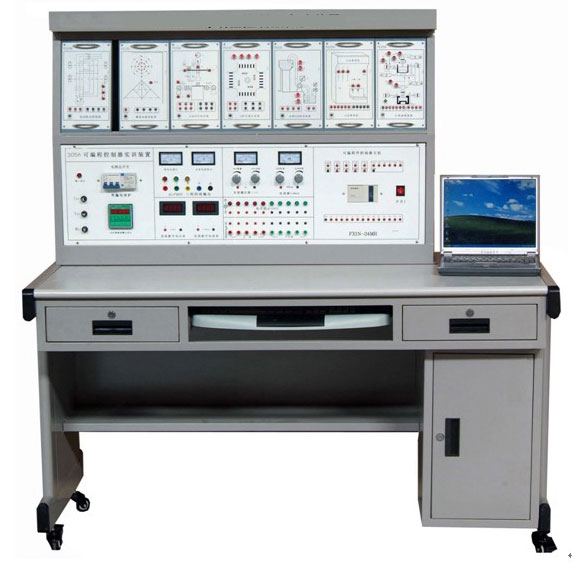

4．4 實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機、十字路口交通燈模型等組成。
4.5 控制屏（鋁塑面板）
4.6 交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由漏電保護開關控制
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
4.7 定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
4.8 直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為
4.9 實訓桌
實訓桌為鐵質噴塑結構；桌面為防火、防水、耐磨高密度板；帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計。
4.10 安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
4.11 PLC仿真實訓軟件主要功能和特點
（1）通過FLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
