一、主要技術參數
1、輸入電源AC 220V 50HZ
2、輸出電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入
8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 電機功率：550W 電源：AC220V
5、公稱容量：30L 噪音：55分貝
6、額定輸出氣壓1Mpa
7、觸摸屏:7寸昆侖通態.三組電磁換向閥。
7、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點

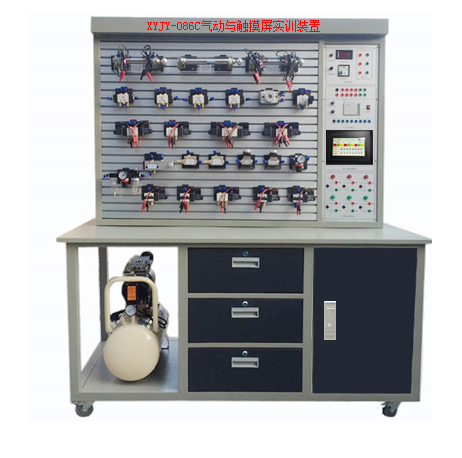

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）、觸摸屏等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元采用獨立的PLC控制單元進行電氣控制，也可以通過觸摸屏人機界面控制。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動仿真教學軟件
氣動教學技術教程帶有語音講簡并有以下10種功能
1.
氣動技術基礎知識：氣動技術概況、氣動系統組成、空氣基本性質、流體力學基本知識、空氣濕度。
2.
氣源系統：空氣壓縮機、后冷卻器、儲氣罐。
3.
空氣處理單元：自動排水器、空氣過濾器、干燥器、空氣組合元件。
4.
執行元件：標準氣缸、擺動氣缸、其他類型氣缸。
5.
氣動控制元件：壓力控制閥、流量控制閥、方向控制閥、電氣比例閥。
6.
真空系統：真空產生設備、真空用氣閥、真空壓力開關、這空過濾器、應用實例。
7.
氣動輔助元件：油霧器、消聲器、磁性開關、壓力開關、流量開關、管子和接頭。
8.
氣動回路仿真：換向回路、壓力回路、速度回路、其他回路、
9.
管理維護及故障處理：管理、保養維護、故障處理、維修。
10.
基礎知識練習測試：氣動基礎理論、綜合試題。
11.
二十八個組態回路,可以直接控制硬件電磁閥:
1）單作用氣缸的換向回路、2)雙作用氣缸的換向回路、3）單作用氣缸的速度控制回路、4）單作用氣缸的速度控制回路、5）雙作用氣缸單向調速回路、6）雙作用氣缸單向調速回路、7）雙作用氣缸的速度控制回路一、 8）雙作用氣缸的速度控制回路二 、9）壓力控制回路
、10）計數回路、 11）延時回路、 12）用機械行程閥的單往復控制回路、 13）過載保護回路、14）單作用氣缸的換向回路、15）雙作用氣缸的換向回路、16）速度換接回路、17）緩沖回路、18）互鎖回路、19）用行程開關的單缸往復運動回路、20）單缸連續往復動作回路、21）直線缸、旋轉缸順序動作回路、22）多缸順序動作回路、23）雙缸同步動作回路、24）四缸聯動回路、25）卸荷回路、26）或門型梭閥的應用回路、27）快速排氣閥的應用回路、28）高低壓切換控制回路。
五、故障考核設置實訓
設置了14路“故障考核！”，當點開了“考考你”對話框回路自動設置故障，當回答正確時會自動關閉對話柜或手動關閉“考考你”對話框，故障自動解除，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
六、氣動與PLC控制實訓裝置配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
備注 |
|
1 |
實訓裝置 |
實訓桌 |
1 |
|
|
實訓臺 |
1 |
|
||
|
2 |
氣泵 |
空氣壓縮機 |
1 |
|
|
3 |
電氣部分 |
電源模塊 |
1 |
|
|
PLC模塊 |
1 |
|
||
|
觸摸屏 |
1 |
|
||
|
按鈕模塊 |
1 |
|
||
|
4 |
組合元件 |
單作用缸 MSA25ⅹ100 |
1 |
|
|
雙作用缸 MA25ⅹ100 |
2 |
|
||
|
旋轉氣缸MSQB10A |
1 |
（ |
||
|
三聯件 AC2000 |
1 |
|
||
|
減壓閥（帶壓力表）AR2000 |
1 |
|
||
|
手動換向閥 H210—08 |
1 |
|
||
|
單電磁換向閥（二位五通）4V210-8（DC24V） |
2 |
|
||
|
雙電磁換向閥（二位五通）4V220-8（DC24V） |
1 |
|
||
|
雙電磁換向閥（三位五通）4V230-8（DC24V） |
1 |
|
||
|
單氣換向閥（二位五通）4A210—08 |
2 |
|
||
|
雙氣換向閥（二位五通）4A210—08 |
2 |
|
||
|
行程閥（機控）MOV—2 |
1 |
|
||
|
行程閥（按鈕）MOV—3A |
1 |
|
||
|
或門型梭閥ST—02 |
2 |
|
||
|
快速排氣閥QV-08 |
2 |
|
||
|
單向節流閥ASC-08 |
2 |
|
||
|
單向閥CVPU-6 |
2 |
（ |
||
|
順序閥KPSA-L6 |
1 |
|
||
|
六通 |
1 |
|
||
|
氣容 |
1 |
|
||
|
5 |
附 件 |
氣管PU6ⅹ4 |
20米 |
|
|
電源線 |
1根 |
|
||
|
實訓導線 |
24根 |
|
||
|
6 |
電器配件 |
行程開關ME8108 |
4個 |
|
|
通訊線（三菱） |
1根 |
|
||
|
編程電纜（三菱） |
1條 |
|
||
|
7 |
工具盒 |
螺絲刀 |
1把 |
|
|
剪刀 |
1把 |
|
||
|
活動板手 |
1把 |
|
||
|
尖嘴鉗 |
1把 |
|
||
|
消聲器（小）1/8 |
2只 |
|
||
|
消聲器（大）3/8 |
1只 |
|
||
|
三通（T型三通）? 6 |
4只 |
|
||
|
三通（Y型減徑三通）? 8—? 6 |
1只 |
|
||
|
四通? 6 |
2只 |
|
||
|
L型（螺紋二通）601 |
2只 |
|
||
|
L型（螺紋二通）602 |
2只 |
|
||
|
氣孔塞頭? 6 |
5只 |
|
||
|
生料帶 |
1個 |
|
||
|
8 |
資料 |
氣動PLC使用說明書 |
1冊 |
|
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
|
||
|
氣動仿真教學軟件 |
1份 |
|
