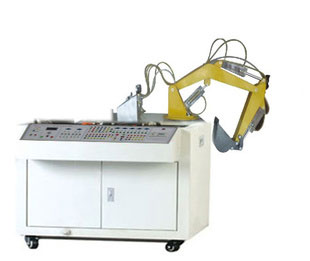

PLC透明挖掘機系統實訓裝置實驗臺添加時間：2017/3/7 15:08:49
|
品牌：學源
|
材質：鐵質
|
規格：130*80*90
|
一、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸入8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB， 演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pmax＝ 1.5Mpa)
5、電磁換向閥：AC24V 吸力30N
6、實訓臺外型尺寸：1000mm×800mm×900mm
*需要現場演示
二、特點：
2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作?？蓤?zhí)行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
3、挖掘機試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；
五、挖掘機液壓系統與PLC控制實訓裝置
|
序號
|
名 稱
|
型 號
|
數量
|
|
1
|
挖掘機實訓裝置
|
1000×800×780mm
|
1臺
|
|
2
|
PLC主機模塊
|
三菱FX1S-20MR
|
1塊
|
|
3
|
電源模塊
|
|
1塊
|
|
4
|
PLC主機模塊
|
|
1塊
|
5
|
PLC控制按鈕模塊
|
|
1塊
|
6
|
舉升油缸
|
|
1只
|
|
7
|
彎臂油缸
|
|
1只
|
|
8
|
挖斗油缸
|
|
1只
|
|
9
|
三位四通電磁換向閥
|
|
3只
|
|
10
|
油箱
|
|
1個
|
|
11
|
彎臂
|
|
1個
|
|
12
|
直臂
|
|
1個
|
|
13
|
挖斗
|
|
1個
|
|
14
|
底座支架
|
|
1套
|
|
15
|
回轉工作臺
|
|
1套
|
|
16
|
回轉馬達
|
|
1個
|
|
17
|
機泵組
|
泵站系統
|
1套
|
|
18
|
液壓油
|
|
1壺
|
|
19
|
編程電纜（適配器）
|
三菱
|
1條
|
|
20
|
挖掘機液壓實訓說明書
|
|
1冊
|
|
21
|
光盤（PLC編程軟件、程序軟件）
|
|
1盤
|
|
22
|
工具
|
|
1套
|
