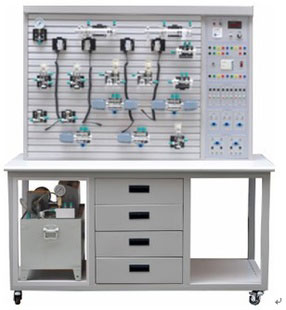

液壓PLC控制實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使液壓原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液壓一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
本系統采用透明液壓元件、組合插式結構、活動油路接頭 通用電氣線路。利用附配工具材料，參照實驗指導書可以方便的進行各種常用液壓傳動的控制、實驗及測試?？梢宰寣W(xué)生了解液壓油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學必備儀器。
主要技術參數：
實驗臺外形尺寸：1500mm×700mm×760mm
實驗支架尺寸：1100mm×400mm×920mm
可編程控制器（PLC）：三菱FX1S-20MR主機， ?。ɡ^電器輸出型）。
電源：輸入AC220V、輸出DC24V 、AC24V
1、額定電壓：220V 頻率：50Hz
2、電機型號：YET-80102 額定電流：0.8A
3、額定功率：150W 額定電壓：DC220V
4、調速范圍：0~1200rpm
5、齒輪油泵技術參數：
額定轉速：1450rpm 工作壓力0—0.8Mpa 泵站
流量： 10L /main
液壓泵工作是離液壓臺1.5m≤遠處噪聲58Db
特點：
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件按放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。
3、油路搭接采用快速自鎖接頭，密封性能好，同時能承受較大的壓力，拆除油管后自動封閉油路，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突
出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、配有液壓組態仿真軟件對實訓液壓回路進行仿真演示
實驗項目：
