一、 技術要求
- 外型：整體尺寸1700mm×720mm×1700mm；
- 實訓臺架的材料：鋼板結構；
- 電源要求：
1)輸入：三相AC 380V±10% 50HZ三相五線；
2)交流輸出：
固定：三相五線380V接插式1組、220V接插式1組、220V插座式3組、
3)直流輸出：
- 固定：勵磁電源110 V/0.5 A 1組、可調：電樞電源0～220V/1.5A 1組（有電壓表監控輸出）。
- 儀表/表頭：
1） 內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化。
- 整流橋：1組。
- 實訓用變壓器：（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
二、 功能要求
- 總體結構

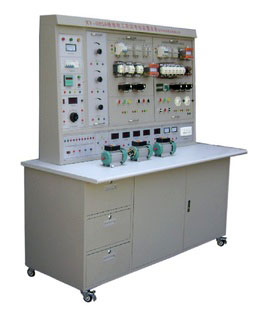

本設備由維修電工通用臺架（實訓臺）以及其他附件組合而成，實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。鋼板作為設備主要框架材料；電源箱的布局依次為電源保護裝置、電源指示裝置、整流橋、電源輸出；改變實訓內容需要移動掛板時，可方便地在型槽中滑動，以便更好地配合實訓；實訓桌桌面采用25mm高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，配有剎車滾輪，方便實訓臺架移動；
實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸要求為：1300mm×600mm×510mm。
考核掛板規格：700mm×540mm；
答題器掛板規格：700mm×200mm.
- 設備特點
本設備配備了可以完成電力拖動電路連接、照明電路連接、配置的答題器、上位計算機（學校自備）、車床智能機床考核掛板配合能夠實現機床智能化實訓考核，故障點的產生采用計算機網絡技術，考核系統自動完成評分/恢復故障功能，網孔掛板用作個性化實訓內容擴展與創新；
三、 實訓項目要求
1) 照明電路連接實訓；
2) 日光燈連接實訓；
3) 電動機點動與連續轉動電路連接實訓；
4) 兩地控制的電動機控制電路的安裝；
5) 按鈕聯鎖的電動機正、反轉電路連接實訓；
6) 接觸器聯鎖的電動機正、反轉電路連接實訓；
7) 接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8) 電動機定子繞組串聯電阻啟動控制電路連接實訓；
9) 按鈕切換的Y－△啟動控制電路的連接實訓；
10) 時間繼電器切換的Y－△啟動控制電路的連接實訓；
11) 電動機半波整流能耗制動控制電路連接實訓；
12) 電動機全波整流能耗制動控制電路連接實訓；
13) 電動機反接制動控制電路連接實訓；
14) 電動機往返行程控制電路連接實訓；
15) 電動機順序啟動控制電路連接實訓；
16) 電動機定時運轉控制電路連接實訓；
17) 按鈕切換的雙速電動機控制電路連接實訓；
18) 時間繼電器切換的雙速電動機控制電路連接實訓；
19) QS3-13Y-△自動啟動器連接實訓；
20) 車床電氣控制電路常見故障的檢查與排除（可設16個故障點）：
21) 銑床電氣控制電路常見故障的檢查與排除（可設16個故障點）：
車床電氣控制電路故障現象：
1) 全部電機均缺一相，所有控制回路失效；
2) 主軸電機缺一相；
3) 主軸電機缺一相；
4) M2、M3電機缺一相，控制回路失效；
5) 冷卻泵電機缺一相；
6) 冷卻泵電機缺一相；
7) 刀架快速移動電機缺一相；
8) 刀架快速移動電機缺一相；
9) 除照明燈外，其它控制均失效；
10) 控制回路失效；
11) 指示燈亮，其它控制均失效；
12) 主軸電機不能起動；
13) 除刀架快移動控制外其它控制失效；
14) 刀架快移電機不啟動，刀架快移動失效；
15) 機床控制均失效；
16) 主軸電機啟動，冷卻泵控制失效，QS2不起作用。
銑床電氣控制電路故障現象：
1) 主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；
2) 主軸電機無論正反轉均缺一相；
3) 進給電機反轉缺一相；
4) 快速進給電磁鐵不能動作；
5) 照明及控制變壓器沒電，照明燈不亮，控制回路失效；
6) 控制變壓器沒電，控制回路失效；
7) 照明燈不亮；
8) 控制回路失效；
9) 控制回路失效；
10)主軸制動失效；
11)主軸不能啟動；
12)主軸不能啟動；
13)工作臺進給控制失效；
14)工作臺向下、向右、向前進給控制失效；
15)工作臺向后、向上、向左進給控制失效；
16)兩處快速進給全部失效。
四、 配置要求
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工通用臺架 |
臺 |
1 |
帶不銹鋼管1條：長1370mm×外徑Φ25mm×厚1.2mm |
|
2 |
實訓單元掛板 |
塊 |
1 |
內置3只大功率磁盤電阻，與其他掛板配合使用；該單元掛板與其他掛板配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。 |
|
3 |
電力拖動掛板 |
塊 |
1 |
三相漏電保護斷路器1只、3P熔斷器1只、1P熔斷器2只、時間繼電器1只、指示燈3只、交流接觸器3只、熱繼電器3只、按鈕3只、急停開關1只、端子排21只等；（接觸器、熱繼電器采用施耐德）。
此掛板能夠獨立完成電動機轉動方向、降壓啟動、電氣控制等基本控制電路和自鎖、聯鎖、時間等控制與過載、零壓、漏電、短路保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。 |
|
4 |
電力拖動擴展掛板 |
塊 |
1 |
行程開關4只、主令開關1只、萬能轉換開關1只、交流接觸器1只、熱繼電器1只、電子時間繼電器2只、指示燈1只、按鈕1只、端子排18只等；（接觸器、繼電器采用施耐德）。
電力拖動擴展掛板是電力拖動掛板的擴展單元，與電力拖動掛板配合使用能夠完成電動機行程控制、斷電延時控制、轉換開關直接改變電機轉向、電動葫蘆電氣電路控制等實訓，也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。 |
|
5 |
照明掛板 |
塊 |
1 |
透明式電能表1只、四位燈開關1只、啟輝器1只、整流器1只、燈管1根、指示燈1只、端子排9只等；元件經過專業定做（如：單相有功電能表采用小電流校驗，使小負載的情況下能夠正常工作，透明式外殼設計更直觀地讓學生了解內部結構和工作原理、低功率日光燈組件也是經過專門定做）；能夠獨立完成白熾燈異地控制、日光燈電路連接、電能測量實訓；該掛板也可完成電工上崗、初級、中級考核有關照明電路連接的實訓和考核。 |
|
6 |
CA6140車床電路智能化實訓考核掛板 |
塊 |
1 |
包括三相漏電保護開關1只、按鈕 3只、主令開關2只、指示燈黃36V 1只、綠36V 1只、紅36V 2只、紅220V 1只、熔斷器3P 2只、熔斷器1P 2只、交流接觸器127V 3只、變壓器380V/127V 36V 1只、熱繼電器2只、號碼異形管1套、安全插座14只、把手1對、導軌20 cm、智能考核板1塊、線路板1塊等；讓學員掌握CA6140車床的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核。 |
|
7 |
X62W型銑床電路智能化實訓考核掛板 |
塊 |
1 |
包括三相漏電開關1只、按鈕開關8只、主令開關4只、指示燈黃1只、綠2只、紅3只、紅2只 、熔斷器3P 2只、1P 2只、交流接觸器6只 、變壓器380V/127V 1只 、380V/36V 1只 、熱繼電器3只、能開關2只、桿式電阻2只、號碼管1套、安全插座黃4只，綠4只，紅4只，藍3只，黑1只、把手1對、導軌15cm、接線端子10只 、智能考核板1塊；讓學員掌握X62W型銑床的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核。 |
|
8 |
實訓電機 |
臺 |
1 |
M2002-A |
三相異步電動機（380V，單速）
PN(W):60、nN(r/min):1400、UN(V)：三相AC 380 IN(A):0.33、連接組別：△/Y |
|
臺 |
1 |
M2003-A |
三相異步電動機（380V，單速帶離心開關）
PN(W):60、nN(r/min):1400、UN(V):三相AC 380 IN(A):0.33、連接組別：△/Y |
|
臺 |
1 |
M2004-A |
三相雙速異步電動機
PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC 380 IN(A):0.25/0.2、連接組別：△/2Y |
|
9 |
實訓用線 |
套 |
1 |
|
|
10 |
常用工具 |
套 |
1 |
|
|
11 |
輔助材料 |
套 |
1 |
|
|
12 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
