概述：
XY-H12型電子多功能實驗室成套設備是根據職業學校、職工學校、中等專業學校的電工電子技術基礎與電子技術技能訓練，以及電學等有關教學實驗大綱的要求而設計。實驗內容有二極管與整流器濾波電路、穩壓電路、三極管放大電路、正弦振蕩電路、硅管控制電路、運算放大電路、和脈沖數字電路、磁場電路實驗以及通常電學實操等。而且能由學校自行設計實驗電路；該實驗設備適用中級技術人員考核標準電學的應知內容，是理論聯系實際的實驗驗證為一體。
功能&技術指標：
一、輸入電源：AC380V/50Hz允許波動電壓±10%
二、輸入線路：三相四線（附地線）
三、輸出電源：置有保險絲和漏電保護器開關二級保護功能
A組：三相四線及地線
B組：交流電壓3V～24V七檔可調，電流1.5A。置有過流保護；
C組：直流穩壓1.25V～24V連續可調,電流1.5A。置有過流保護；
D組:直流穩壓1.25V～24V連續可調,電流0.5A。置有過流保護；
E組:直流穩壓5V,電流0.5A。
F組:交流電壓0～240V連續可調,功率0.5KW。
G組:單相市電輸出(供外儀器用)。
函數信號發生器：
波形：正弦波、三角波、方波。 頻率范圍：5Hz～550KHz分五個頻段。
頻率指示：由“Hz”表讀出。 Y軸衰減：0db、20db、40db。
輸出幅度：正弦波、方波可調。 單拍脈沖源：輸出幅度為6VPP。
音頻放大器：輸入信號5Hz～1.5KHz，輸出功率0.5W內置揚聲器，(可作信號尋跡用)。
通用實驗板：四孔一組相互導電插孔（注塑成型），其參數如下；
接觸電阻≤0.02Ω 耐壓電壓≥2KV 絕緣電阻≥50MΩ 拔插次數≥10K/次

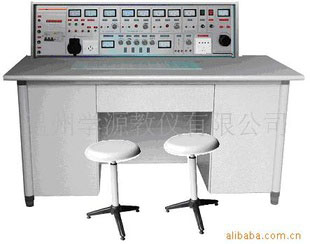

學生實驗桌:一桌為兩座,桌的左右各一個柜子,柜內存放元器件及貯存板,中間抽屜存放實驗工具等。桌面采用25mm厚的密度板，經防火貼面板熱壓密封成型，使其美觀、堅固、耐用；桌身采用鋁木結構，學生凳用鋼塑結構（可升降式）。
學生桌規格：1600×700×1070mm。
教師主控臺規格：1600×700×1800mm。
器材配置：(以12+1桌24座為例、)
教師實驗臺1臺（桌），學生實驗臺12臺（桌），學生凳、萬用表，電學常用工具；尖嘴鉗、剝線鉗、鏍絲刀、電烙鐵；交、直流實驗電表，與實驗電路用的元器件；電阻、電容、電感、三極管、二極管、可控硅、電位器等元器件。
用戶自備儀器：雙蹤示波器（型號不限），頻率計、晶體管毫伏表。
實驗室面積要求：12+1桌（臺）≥52平方米，18+1桌（臺）≥66平方米，24+1桌（臺）≥83平方米。
項目：
1、 輸入電源信號燈
2、 三相電源指示燈
3、 相線電壓表指示
4、 W相電流表指示
5、 交流低壓輸出（B組）
6、 交流低壓輸出表指示
7、 交流低壓調節器旋鈕
8、 直流低壓輸出（C組）
9、 直流低壓輸出表指示
10、過載復位按鈕
11、直流電流表指示
12、直流電壓調節旋鈕
13、直流低壓輸出 （D組）
14、直流低壓輸出表指示
15、過載復位按鈕
16、直流電流表指示
17、直流電壓調節旋鈕
18、直流穩壓電流表（E組）
19、直流穩壓5V輸出
20、低壓電源熔斷器（FU1）
21、低壓電源控制開關
22、交流調壓電源熔斷器
23、交流調壓電源控制開關
24、交流調壓表指示
25、交流調壓輸出（F組）
26、交流調壓器旋鈕
27、市電輸出插座（G組）
28、音量調節旋鈕
29、音頻信號輸入插座
30、單拍脈沖輸出插座
31、單拍脈沖開關（手操式）
32、正弦波幅度電壓表
33、正弦波衰減器旋鈕
34、正弦波幅度調節旋鈕
35、函數信號輸出地線端
36、正弦波輸出插孔
37、方波幅度調節旋鈕
38、三角波輸出插孔
39、方波輸出插孔
40、頻率細調旋鈕
41、頻率粗調旋鈕
42、頻率指示表
43、機體大地線插孔
44、三相四線插座
45、N線（中線）輸出插孔
46、三相四線（U、V、W相線）輸出
47、三相電壓換相開關
48、漏電試驗按鈕
49、漏電保護器復位按鈕
50、電源總開關（DZ47）斷路器
51、三相電源輸入熔斷器
